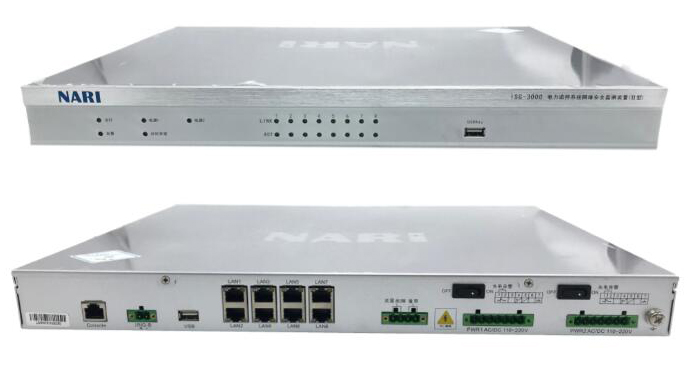

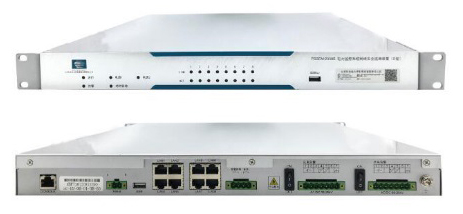

網絡安全監測裝置

。

--電氣性能

☆ 電源

a) 采用雙路直流電源獨立供電，任一回路電源中斷不造成裝置故障或重啟

；

b) 直流電源電壓：可支持110V或220V

，允許偏差－20%～＋15%；

c) 直流電源電壓紋波系數小于5%；

d) 直流電源中斷100ms

，裝置工作正常，性能指標不下降；

e) 電源模塊失電信號有硬接點輸出

。

☆ 環境規范

a) 運行溫度：-20℃～+60℃（－25℃～＋70℃貯藏運輸）；

b) 操作濕度：不大于85％

。

☆ 大氣壓力：

a) 70kPa～106kPa

。

--幾何及物理特性

☆ 尺寸：采用1U整層機箱；

☆ 重量：10kg

。

--電磁兼容

☆ 具體性能試驗和指標見表1。

表1電磁兼容試驗

序號	試驗名稱	引用標準	等級要求
1	靜電放電抗擾度	GB/T17626.2	IV級
2	射頻電磁場輻射抗擾度	GB/T17626.3	III級
3	電快速瞬變脈沖群抗擾度	GB/T17626.4	IV級
4	浪涌（沖擊）抗擾度	GB/T17626.5	IV級
5	射頻場感應的傳導騷擾抗擾度	GB/T17626.6	III級
6	工頻磁場抗擾度	GB/T17626.8	V級
7	脈沖磁場抗擾度	GB/T17626.9	V級
8	阻尼振蕩磁場抗擾度	GB/T17626.10	IV級
9	電壓暫降 、短時中斷和電壓變化的抗擾度	GB/T17626.11  GB/T17626.29	短時中斷
10	振蕩波抗擾度	GB/T17626.12	III/IV級

注1：電壓暫將、短時中斷和電壓變化的抗擾度要求短時中斷時間不小于100ms

。

注2：振蕩波抗擾度差模試驗電壓值為共模試驗值的1/2

。

　　

電力監控系統網絡安全管理系統包含網絡安全管理平臺和網絡安全監測裝置兩部分，平臺部署在國

、分、省、地調主站側，網絡安全監測裝置部署在變電站和發電廠。整個系統按照設備自身感知、監測裝置分布采集、管理平臺統一管控的原則，構建感知、采集、管控三層架構的網絡安全監管系統技術體系。因此，網絡安全監測裝置是電力調度網絡安全管理系統不可或缺的重要組成部分。

網絡安全監測裝置負責采集網絡設備（如數據網交換機
