1、低壓電器
是指在交流額定電壓1200V
,直流額定電壓1500V及以下的電路中起通斷、保護、控制或調節作用的電器。2、主令電器
自動控制系統中用于發送控制指令的電器
3
是一種簡單的短路或嚴重過載保護電器,其主體是低熔點金屬絲或金屬薄片制成的熔體
4
一種觸頭延時接通或斷開的控制電器。
5
電氣原理圖是用來表示電路各電氣元器件中導電部件的連接關系和工作原理的電路圖
6、聯鎖
“聯鎖”電路實質上是兩個禁止電路的組合
7
自鎖電路是利用輸出信號本身聯鎖來保持輸出的動作
8
為了防止電網失電后恢復供電時電動機自行起動的保護叫做零壓保護
9、欠壓保護
在電源電壓降到允許值以下時
10
三個繞組,每一端接三相電壓的一相
11、三角形接法
三個繞組首尾相連
12、減壓起動
在電動機容量較大時
13
主電路是從電源到電動機或線路末端的電路
14、輔助電路
輔助電路是小電流通過電路
15
以轉速為輸入量的非電信號檢測電器,它能在被測轉速升或降至某一預定設定的值時輸出開關信號
16
繼電器是一種控制元件,利用各種物理量的變化
17、熱繼電器
是利用電流的熱效應原理來工作的保護電器
18
吸引線圈電流為交流的繼電器。
19
在電動機容量較小時
20
電路兩端的電位差。
21
觸頭亦稱觸點
22
電磁機構是電磁式電器的感測元件
23
電弧實際上是觸頭間氣體在強電場作用下產生的放電現象。
24
接觸器是一種適用于在低壓配電系統中遠距離控制
25
利用過熱元件間接地反映出繞組溫度而動作的保護電器稱為溫度繼電器。
26
按下點動按鈕
27
電氣控制系統是由電氣控制元器件按一定要求連接而成
28、變極調速
異步電動機調速中
29、電器元件位置圖
電器元件布置圖是用來表明電氣原理中各元器件的實際安裝位置的圖
30
電氣安裝接線圖是電氣原理圖的具體實現形式,它是用規定的圖形符號按電器元件的實際位置和實際接線來繪制的
31
異步電動機調速中,改變電源頻率的調速方法
32
能耗制動是在電動機停止切除定子繞組三相電源的同時,定子繞組接通直流電源
33
反接制動是在電動機停止時
34
短路時電路會產生很大的短路電流和電動力而使電氣設備損壞
電機允許短時過載
,但長期過載運行會導致其繞組溫升超過允許值,也要斷電保護電機。常用的過載保護元件是熱繼電器。35
、電機起動時電流很大,為什么熱繼電器不會動作?由于熱繼電器的熱元件有熱慣性
,不會變形很快,電機起動時電流很大,而起動時間很短,大電流還不足以讓熱元件變形引起觸點動作。36、在什么條件下可用中間繼電器代替交流接觸器
?觸點數量相同
、線圈額定電壓相同、小電流控制時可以替換。37
電磁式
38
熔斷器只能用作短路保護
39、熱繼電器的作用
熱繼電器是利用電流的熱效應原理來工作的電器
,主要用于電動機的過載保護、斷相保護及其他電氣設備發熱狀態的控制。40
、額定工作制有那幾種?額定工作制:8小時工作制、長期工作制
、短時工作制、斷續周期工作制。41、三相交流電動機反接制動和能耗制動分別適用于什么情況
?反接制動適用于不經常起制動的10KW以下的小容量電動機
。能耗制動適用于要求制動平穩、準確和起動頻繁的容量較大的電動機。42
、常用的主令開關有哪些?控制按鈕
、行程開關、接近開關、轉換開關、主令控制器及其他主令電器(如腳踏開關、倒順開關、緊急開關、鈕子開關、指示燈)等。43
、電氣控制分析的依據是什么?依據設備說明書、電氣控制原理圖
、電氣設備的總接線圖、電器元件布置圖與接線圖。44
、繼電器按輸入信號的性質和工作原理分別分為哪些種類按輸入信號的性質分:電壓、電流
按工作原理分:電磁式、感應式
、電動式、熱、電子式等。45、中間繼電器和接觸器有何區別
?在什么條件下可用中間繼電器代替接觸器?接觸器的主觸點容量大
,主要用于主回路;中間繼電器觸點數量多,主要用于控制回路。在電路電流較小時(小于5A),可用中間繼電器代替接觸器。46
、繪制電氣原理圖的基本規則有哪些?(1)電氣原理圖一般分主電路和輔助電路兩部分畫出
。(2)各電器元件應采用國家標準統一的圖形符號和文字符號
。(3)各電器元件的導電部件的位置應根據便于閱讀和分析的原則來安排,同一電器元件的不同部分可以不畫在一起
。(4)所有電器元件的觸點都按沒有通電或沒有外力作用時的開閉狀態畫出
。(5)有直接電連接的交叉導線的連接點要用黑圓點表示。
(6)各電器元件一般應按動作的順序從上到下
,從左到右依次排列,可水平或豎直布置。47
、三相交流電動機反接制動和能耗制動各有何特點?電源反接制動時,轉子與定子旋轉磁場的相對轉速接近兩倍的電動機同步轉速
,所以此時轉子繞組中流過的反接制動電流相當于電動機全壓起動時起動電流的兩倍在能耗制動中
48
因?yàn)楫?dāng)接觸器主觸點被強烈的電弧“燒焊”在一起或者接觸器機構失靈使銜鐵卡死在吸合狀態時,如果另一只接觸器動作
49
自鎖電路是利用輸出信號本身聯鎖來保持輸出的動作
當電源電壓過低時
50
、電氣原理圖設計方法有哪幾種?簡單的機床控制系統常用哪一種?寫出設計的步驟。有經驗設計和邏輯設計兩種。常用的是經驗設計
。設計步驟是:主電路→控制電路→輔助電路→聯鎖與保護→總體檢查→反復修改與完善
。51、速度繼電器的觸頭動作時的速度范圍是多少
一般速度繼電器觸頭的動作轉速為140r/min左右
52
時間繼電器有電磁式
53
1)控制電器
2)配電電器
3)執行電器
4)可通信低壓電器
5)終端電器
54
選用時可從延時長短
55、電動機單向反接制動控制線路原理
按下SB2
56

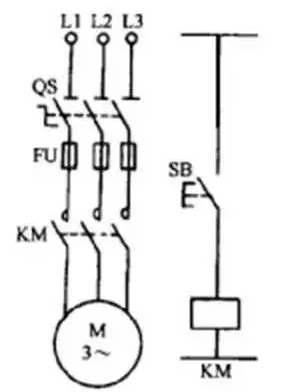

按下SB,KM線圈得電
57

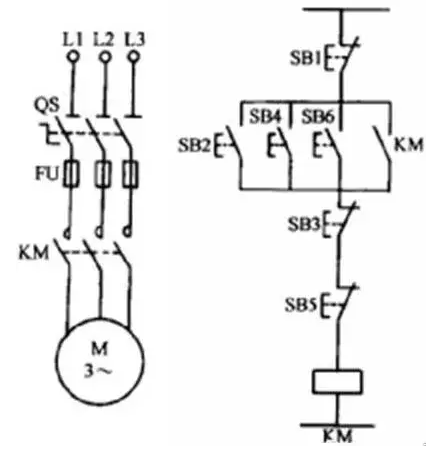

按下SB2
58

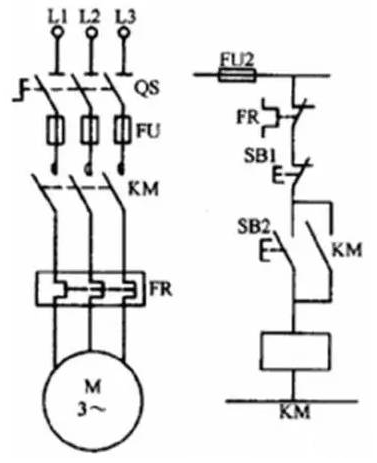

按下SB2
59

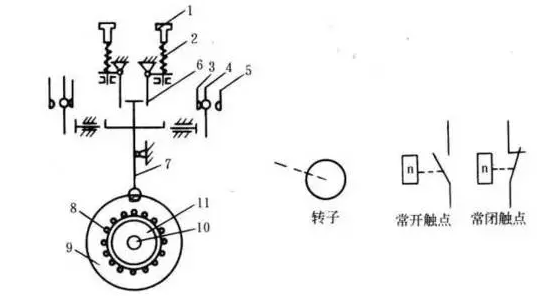

、速度繼電器逆時針工作時觸點動作的工作原理其轉子的軸與被控電動機的軸相連接
,定子空套在轉子外圍。當電動機運行時,速度繼電器的轉子隨電動機軸轉動,永 久磁鐵形成旋轉磁場,定子中的籠型導條切割磁場而產生感應電動勢60

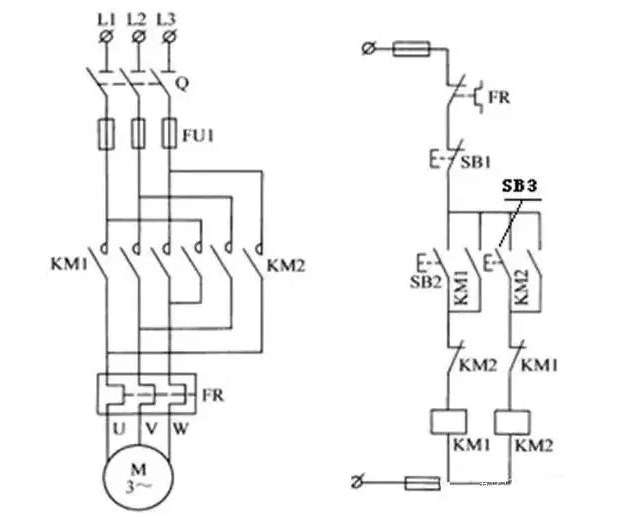

當正轉起動時
